YAMAHA PJP-50R

2014-11-30 10:50:37   来源:

易说易懂的用户友好型多接口音频会议系统 PJP-50R 搭载了 LAN 端口、LINE 端口和 AUDIO (IN OUT) 端口,能够对应各种线路进行使用。

\

功能

\
\

连接图

\
\
\

收音范围

\

特点

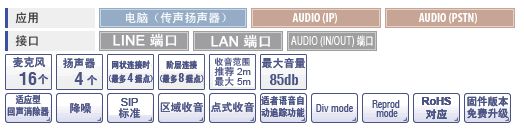

多种多样的连接端口可以对应各种场景

内置3个端口。能够实现Projectphone之间的高音质会议的“LAN端口”。可以和一般电话.手机以及模拟电话终端通话的“LINE端口(用于连接模拟电话线路)”。 能够实现和个人 电脑连接的Web会议,作为软件电话的麦克风兼扬声器可以使用的“AUDIO (IN/OUT) 端口”。PJP-50R可以对应各种用途的需要,是多用途端口的音频会议系统。
\


内置式音频混合器可以利用各种线路的混合通话

PJP-50R内置3个不同端口,“IP+模拟电话+音频”可以同时连接进行通话。IP电话会议中,从外出地点用手机也可以参加会议,也可以使用电话,只用声音直接参加Web会议。 * 通过据点B的PJP-50R,可以和据点A实现用手机进行通话
\


多人数参加的会议也能实现“易听”,再现发言者的位置

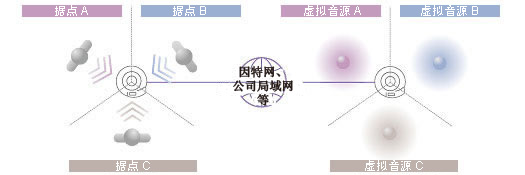

麦克风阵列的发言者位置检测功能和扬声器阵列的虚拟音源生成功能的组合,可以把与通话据点的座位位置相吻合的声音再现出来,实现了“话者位置再现模式”。 从不同的位置的声音能准确的再现播放出,即使有多人同时发言也能轻松地分辨听清
\


最多可8个据点同时连接

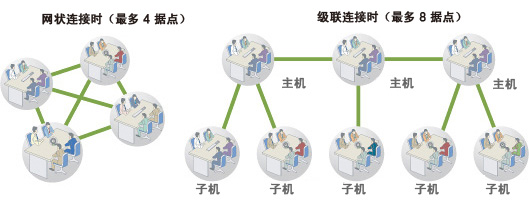

PJP-50R在没有使用多点控制单元(MCU)的情况下,实现了最多可8个据点同时连接的音频会议。网状连接时4据点/级联连接时8据点。
\


以IP连接特有的宽音频,实现有身临其境之感的会议

\

IP连接时可以实现相当于一般模拟电话(3.4kHz)两倍的7kHz的宽频率带的对话,因为包含了人的声音频率,只听声音就能知道是谁在说话,实现了具有高度临场感的远程会议。





消除停顿和回音(搭载适应型回声消除器)

\

使用会议系统时,从扬声器再生的对方发言者的语音通过麦克风被收音并且又传回远方发言者处、发言者自己的语音发生循环时会有回声现象发生。Projectphone内置的适应型回声消除器能将本机产生的回声消除。再配合能将回声极小化的设计,实现了易听,易说的双向顺畅会话。





降噪功能消除风扇等的噪音

因搭载了降噪功能,通常室内因投影仪和空调等设备发出的噪音也会被消除。通过阵列式麦克风只收集特定方向传来的声音的收音特性对噪音的物理排除,外加降噪功能来共同消除噪音,使得最终只将发言者的声音清晰地传达给通话对方。
\


与多点音频会议控制单元PJP-MC24的联动

\

通过使用多点音频会议控制单元PJP-MC24,能更加有效地灵活活用PJP-100H/PJP-50R。

· 最多24个据点同时连接
· 使用Web页面浏览器进行会议招集
· 使用SIP服务器功能进行号码管理并把握使用情况。


与IP-PBX/SIP服务器的联动

\

PJP-50R与NEC SV7000(日本电气株式会社制造的SIP对应IP电话服务器 UNIVERGE SV7000) SIP联动,能够作为IP-PBX系统的内线电话使用。

* PJP-50R是UNIVERGE CERTIFIED产品。
* 和NEC SV7000以外的IP-PBX服务器的SIP联动状况,请来电咨询。

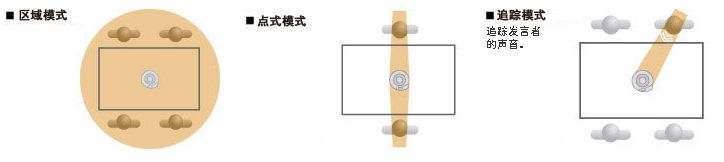

实现了对应各种场景采用不同的收音模式

麦克风阵列可以识别音源地位置,因此可以改变收音的区域。即使在开放空间或者有来自投放仪等的杂音源的场所,只收录发言者的声音,并清楚地传达给对方。
\


据点语音分割模式

进行多据点会议的时候,让各据点的声音从扬声器的不同方向传送至参会者的耳边,声音不会混杂,不但能清楚地收听,而且能简单地识别出是哪个连接据点的发言。
\


Web 浏览器设置应用

\

PJP-50R不但可以直接在本机上设置,也能够通过浏览器远程进行各种设置。 在Web页面浏览器上输入PJP-50R的IP地址,就能打开Web设置页面。 声音相关设置,SIP相关的通信设置等全部设置内容都能通过Web设置页面完成。 即便对没有配置管理者的据点的设备也能通过远程登陆轻松地进行运用与管理。




产品规格

一般资料


外部接口 Ethernet(10BASE-T/100BASE-TX)、模拟电话连接口、模拟音频输入输出各1系统(立体声袖珍插孔)、AC电源适配器连接用插口(DC-12V IN):附属AC电源适配器
安装角度 水平 ±5°
最大功耗 约8W
电源 100 至 240 V AC (50/60 Hz)
无线电干扰标准 VCCI 级别 A
运行环境 工作温度:0~40°C 工作湿度:20~85%(不结霜)
尺寸 283(W)× 52(H)× 298(D)mm
重量 1.4 kg(不含有电源适配器)
附件 AC 适配器,电源线,LAN电缆(3m),模块电话缆线,用户手册,使用说明书,保证书
其它 记录监视功能 (SYSLOG),固件版本升级更新(HTTP,TFTP),配置(Web,本机按键操作)


音频


麦克风 16个,区域收音模式,点式收音模式,话者语音自动追踪功能
扬声器 4个,点音源控制,指向性控制,扩散模式(单声道输出),据点语音分割模式,话者位置再现模式(最大定位数:3地点)
音量 85dB(0.5m)
频率范围 300~7,000Hz
信号处理 适应型回声消除器、降噪、麦克风/扬声器阵列控制


通信


连接地点 网状连接(最多 4 据点)、级联连接(最多 8 据点)
音频编解码器所需的传输频带 G.711 独自扩展方式 (fs = 16 kHz) 2 据点通话:160 kbps,上行和下行连接各自, 3 据点通话:320 kbps,上行和下行连接各自, 4 据点通话:480 kbps,上行和下行连接各自
μ-law / G.711 A-law 2 据点通话:90 kbps,上行和下行连接各自, 3 据点通话:180 kbps,上行和下行连接各自, 4 据点通话:270 kbps,上行和下行连接各自
G.726 2 据点通话:60 kbps,上行和下行连接各自, 3 据点通话:120 kbps,上行和下行连接各自, 4 据点通话:180 kbps,上行和下行连接各自
G.729a 2 据点通话:24 kbps,上行和下行连接各自 3 据点通话:48 kbps,上行和下行连接各自 4 据点通话:720 kbps,上行和下行连接各自
其它功能 DHCP,SIP标准,内部时钟,SNTP服务器进行时间同期

UNIVERGE CERTIFIED

PJP-50R 现为 UNIVERGE 认证产品。
通过将 SIP 与 NEC SV7000 相连接,即可将 PJP 作为内线电话使用。

\

使用简便,如同内线电话

IP-PBX 和 SIP 服务器可将内线电话号码分配至每台 PJP-50R。 通过拨打其他参会者的内线电话号码而不是 IP 地址, 即可呼叫该参会者。
\

即使在不同据点,也可使用相同的内线电话号码

无论是哪一楼层、哪间会议室或哪个会议桌,只要使用同一个网络,即使 IP 地址更改,也可使用同一个内线电话号码。
\


实现通过多点连接举行会议

利用可控制多点连接的 VS-32(一台 SV7000 外围设备),您即可同时与至多 32 个据点举行会议。

\


与公司外部参会者进行音频会议

通过将 IP-PBX 和 SIP 服务器与外部线路相连,参会者即可利用电话加入到会议中,且无需音频会议系统终端。

\


与 UNIVERGE 联动使用时的注意点

* 就 SV7000 的“终端类型”设置,将 PJP 设为“类型一: 标准 SIP 终端”。
* 当 PJP 与 SV7000 联动时,PJP 的多点连接功能不可用。 多点连接时,必须使用 SV7000 VS-32。
* PJP 不具备任何保持或转接通话的功能(其它终端允许保持和转接通话)。
* 利用 IP 呼叫功能进行的呼叫无法在与 SV7000 联动的 PJP 和不与之联动的 PJP 之间进行。


附带 UNIVERGE SV7000 支持程序的固件

UNIVERGE 的支持程序分别收录在适用于 PJP-50R 的 2.02 版的固件中。 先前版本的固件将不可用,请访问下列 URL 下载最新固件。
http://www.yamaha.com/products/zh/communication/download/
